Упакованные башня – принцип работы и преимущества в промышленной фильтрации

Упакованная башня, Заполненный с большим количеством башенных уплотнений и башенных внутренних компонентов, является широко используемым и важным газожидкостным массопереносным оборудованием. Он был использован в промышленности с середины девятнадцатого века. С развитием упакованной башни, она разделена в башню плиты и упакованную башню. Теперь, мы введем упакованную башню, которая имеет простую структуру, высокое фильтруя представление.

Упакованные башня состоит из тела башни, пьедестал, обивка опорной части, жидкого дистрибьютора, жидкого перераспределителя, башня упаковки, упаковки держать вниз сетки, и т. д.

Принцип работы упакованной башни

Жидкость поступает из верхней части башни и равномерно распределяется на башенные упаковки через распределители жидкости, а затем течет вниз по поверхности упаковки. Газ входит в от дна башни и распределенный равномерно через прибор распределителя газа. Газ поднимает вверх против жидкостного пути через пустоту упаковки башни. Газ и жидкость будут контактировать на поверхности упаковки для массопереноса.

Упакованная башня представляет собой непрерывный контактный тип газо-жидкостного массообменного оборудования, что делает двухфазное изменение состава непрерывно вдоль высоты башни. В нормальном состоянии газовая фаза представляет собой непрерывную фазу, в то время как жидкая фаза представляет собой дисперсную фазу.

Когда жидкость течет вниз вдоль упаковок, она имеет тенденцию течь к стене башни, которые делают рост количества жидкости стены башни быстро. Это явление называется стеновым потоком, которое может вызвать неоднородное распределение газа и жидкости. Чтобы избежать этого, жидкие перераспределители помещаются в середине корпуса башни, когда упаковочный слой слишком высок.

A packed tower and its internal structure drawing on the blue background.

PT-01: Упакованные башня состоит из тела башни, башни упаковки и стажеров.

A drawing shows liquid and gas distribution and mass transfer process.

PT-02: Принцип работы плиты башни.

A drawing shows the mass transfer principle of gas and liquid.

PT-03: Принцип работы упакованной башни.

Компоненты упакованной башни

  • Тело башни.
  • Башня упаковки.
    • Структурированные упаковки.
    • Случайные упаковки.
    • Прокладки для демистера.
  • Башня внутренних.
    • Распределитель жидкости.
    • Упаковка опорной сетки.
    • Сетка удержания упаковки.
    • Жидкий перераспределитель.
    • Распределитель газа.
A piece of perforated plate structured packing on the gray background.

PT-04: Перфорированная пластина структурированная упаковка.

Several random packings in different materials, types and sizes on the gray background.

PT-05: Пластиковая и металлическая случайная упаковка.

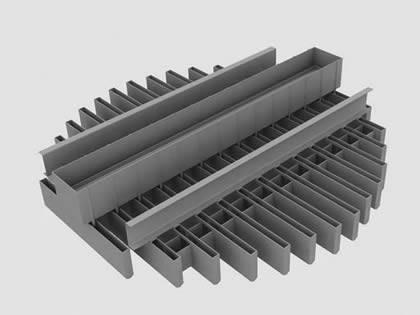

A piece of through type liquid distributor on the gray background.

PT-06: Через распределитель жидкости типа.

A piece of tower packing support grid on the gray background.

PT-07: Решетка поддержки упаковки башни.

Особенности упакованной башни

  • Большая производственная мощность. Принцип работы плиты башни и упакованной башни другой. Поднимая газ в башне плиты проходя хотя жидкостный слой для того чтобы достигнуть перехода массы. Открытая площадка на башенной пластине составляет от 7% до 10%. В упакованной башне, поднимая газ и пропуская вниз жидкостные контактирует и достигает массообмена. Открытая площадка башни упаковки выше 50% и voidage выше 90%. Так производственная мощность упакованной башни далеко более главна чем башня плиты в зоне блока секционной.
  • Высокая эффективность разделения. Как мы все знаем, большая часть фильтрующей операции в башне находится под атмосферным давлением и давлением вакуума. В этих условиях, фильтруя эффективность упакованной башни гораздо выше чем башня плиты.
  • Низкий перепад давления. Упакованная башня имеет более высокое voidage, поэтому падение давления ниже чем башня плиты. В нормальном состоянии, падение давления плиты башни составляет около 0.4–1.1 кПа на единицу теоретической стадии в то время как упакованная башня составляет около 0.01–0.27 кПа. Низкий перепад давления может не только сохранить эксплуатационные расходы, но также сохранить энергию. Он очень подходит для разделения термочувствительных материалов.
  • Низкое количество жидкости. Количество удержания жидкости относится к количеству жидкости на поверхности упаковки, внутренних поверхностях и пластинах. Жидкостное количество задерживания упакованной башни меньше чем 6% пока башня плиты выше к 8-12%. Хотя более высокое количество жидкости может обеспечить стабильную структуру материалов и башни, но для этого нужны долгие часы работы, длительный период эксплуатации и дорогие эксплуатационные расходы, что плохо для процесса дистилляции.
  • Высокая гибкость работы. Гибкость эксплуатации относится к адаптации башни к нагрузке. В упакованной башне, гибкость деятельности решена для внутренних конструкций, особенно жидкостного распределителя. Каждый компоненты, включая башни упаковки и башни inters имеет высокую гибкость операции. Таким образом, гибкость работы можно регулировать в соответствии с различными приложениями. Гибкость деятельности башни плиты ограничена жидкостным потоком, жидкостным уноса и емкостью downcomer.

Применения упакованной башни

Упакованная башня широко использована в промышленной фильтровать: как фармация, угольная шахта, нефть, химическое машиностроение.

  • Разделение.
  • Фильтрация.
  • Вакуумная дистилляция.
  • Очищение.
A packed tower and we can see the column internals, demister pads and random/structured packing clearly.
