Лопастной демистер Pad-металл или пластиковые материалы

Коврик для флюгера, Также называемый лопастным туманоуловителем, шевронной прокладкой для туманоуловителя, он состоит из нескольких зигзагообразных шевронных лезвий с определенным расстоянием. Профиль лезвия может быть гладким или с крючками. Гладкое лезвие обычно используется для защиты от обрастания, а лезвие с крючком может обеспечить большую эффективность и емкость удаления.

В тех же средах, где небольшие твердые частицы представляют, пусковые площадки туманоуловителя лопасти лучший выбор для сепаратора жидкости и газа чем Прокладки для туманоуловителя из проволочной сетки.

По принципу работы колодки лопастного туманоуловителя отличаются от колодок туманоуловителя из проволочной сетки. Дренаж жидкости в подушке лопастного туманоуловителя происходит вне потока газа.

Лопастной туманоуловитель широко используется для отделения увлеченных капель жидкости от газового потока, капли жидкости составляют 8 μm или больше. Когда поток газа проходит через лопастную площадку туманоуловителя и меняет направление, капли жидкости не могут изменить направление так же быстро, как газ, из-за их импульса. Таким образом, капли жидкости воздействуют на лезвие шеврона, а затем срастаются и образуют большие капли, пока они не стекают.

Классификация пусковой площадки туманоуловителя лопасти

Согласно материалу. Коврик для туманоуловителя лопасти можно разделить на металлическую подушку для туманоуловителя лопасти и пластиковую подушку для туманоуловителя лопасти. Пусковая площадка туманоуловителя лопасти может быть изготовлена из нержавеющей стали, углеродистой стали и другой легированной стали. Он имеет лучшую устойчивость к коррозии и ржавчине, чем пластиковая лопастная подушка для туманоуловителя. Пластиковая лопастная подушка для туманоуловителя легкая, но с высокой эффективностью фильтрации при разделении газа и жидкости.

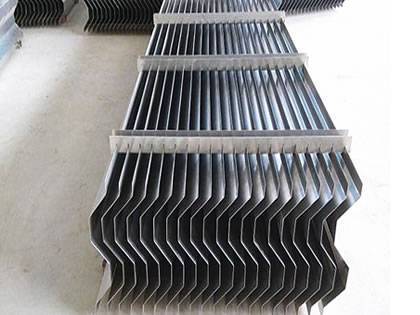

A stainless steel vane demister pad on the ground.

VDP-01: Металлическая подушка туманоуловителя.

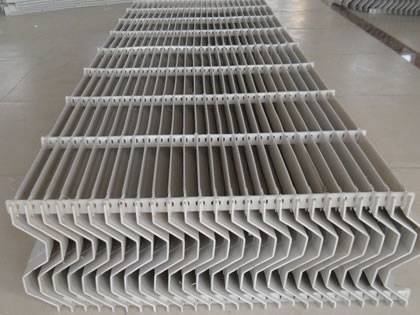

A rectangular plastic vane demister pad on the ground.

VDP-02: Пластиковая подушка для туманоуловителя.

  • По типу лезвия. Лезвие подушки лопасти туманоуловителя другое. Это может быть гладкое лезвие для необрастающего обслуживания, а также лезвие с крючком для обеспечения большей эффективности и емкости удаления.
    A lateral view of vane demister pad with smooth blade.

    VDP-03: Гладкая подушка для туманоуловителя.

    A lateral view of vane demister pad with hook blade.

    VDP-04: Подушка туманоуловителя с крючком.

  • Согласно пропусков. Прокладка лопастного туманоуловителя имеет разные проходы, обычно ее можно разделить на два прохода и три прохода. Число проходов, соответствующее количеству изменений направления потока газа. Больше проходов, лучше эффективность разделения. Кроме того, пусковую площадку туманоуловителя лопасти можно разделить на тип линии потока и тип ломанной линии.
    Three stream line blade on the gray background.

    VDP-05: Подушка туманоуловителя для линии потока.

    Three broken line blade on the gray background.

    VDP-06: Сломанная подушка туманоуловителя.

    Three hook blade on the gray background.

    VDP-07: Два прохода лопасти туманоуловителя.

    Three three passes broken line blade on the gray background.

    VDP-08: Трехпроходная подушка для туманоуловителя.

  • Согласно форме. Пэда туманоуловителя лопасти может быть сделана в различные формы, например круглой формы и прямоугольной формы. Дополнительно, пусковая площадка туманоуловителя лопасти может быть интегрирована, ее также можно разделить в несколько частей для легкой транспортировать и устанавливать.
    A round shape plastic vane demister pad on the ground.

    VDP-09: Подушка для туманоуловителя круглой формы.

    A rectangular shape plastic vane demister pad on the ground.

    VDP-10: Подушечка для туманоуловителя прямоугольной формы.

Технические характеристики подушечки для туманоуловителя

  • Материал: металл или пластик.
  • Расстояние между пластинками: 1/2 дюйма, 3/4 дюйма, 3/8 дюйма, 1 дюйм, 1-1/2 дюйма, 2 дюйма и другие.
  • Высота лезвия: 5 дюймов или 8 дюймов.
  • Глубина профиля: 1/2 " - 3/8".
  • Толщина клинка: 0,46 мм.

Особенности подушечки для туманоуловителя

  • Высокая вместимость. Он может улучшить емкость с 30% до 100% больше, чем у прокладки туманоуловителя из проволочной сетки.
  • Высокая эффективность фильтрации и разделения.
  • Низкий перепад давления.
  • Прочный и долгий срок службы.
  • Высокая емкость пара.
  • Устойчивость к обрастанию.
  • Высокая прочность на разрыв.
  • Доступен дизайн на заказ.

Области применения подушечек для туманоуловителя

Пусковая площадка туманоуловителя лопасти широко использована в различных применениях для того чтобы отделить жидкостные капли от потоков газа, во всех применениях где контакт между жидкостью и пропускающим газом, пусковая площадка туманоуловителя лопасти может поставить хорошую производительность. Дополнительные, крошечные капельки тумана можно унести с газом.
Он широко используется в системе вспенивания и системе с высокой вязкостью жидкости на нефтеперерабатывающих заводах, в химической, нефтехимической, фармацевтической, красителях и промежуточных продуктах, ароматических и других отраслях промышленности.
