Vane Demister Pad-Metall-oder Kunststoff materialien

Vane Demister Pad, Auch Flügel nebel eliminator, Chevron Demister Pad genannt, besteht aus mehreren Zick-Zack-Chevron-Klingen mit bestimmten Abständen. Das Blatt profil kann glatt oder mit Haken sein. Die glatte Klinge wird üblicher weise für Nicht-Fouling-Dienste verwendet und die Haken klinge kann eine höhere Effizienz und Kapazität zum Entfernen bieten.

In denselben Umgebungen, in denen sich die kleinen festen Partikel befinden, sind Flügel ableiter pads die bessere Wahl für Flüssigkeits-und Gas abscheider als die Drahtgitter-Demister-Pads.

Im Arbeits prinzip unterscheiden sich die Flügel-Demister-Pads von den Drahtgitter-Demister-Pads. Die Flüssigkeits ableitung im Flügel demister pad erfolgt außerhalb des Gas flusses.

Flügel nebel entferner wird häufig verwendet, um mitgeritzte Flüssigkeits tröpfchen vom Gasstrom zu trennen, wobei die Flüssigkeits tröpfchen 8 μm oder größer sind. Wenn der Gasstrom durch das Flügel demister pad fließt und die Richtung ändert, können die Flüssigkeits tröpfchen aufgrund ihres Impulses die Richtung nicht so schnell ändern wie das Gas. Die Flüssigkeits tröpfchen wirken sich also auf die Chevron-Klinge aus und verschmelzen dann und bilden große Tröpfchen, bis sie abfließen.

Klassifizierung von Flügel-Demister-Pad

Nach Material. Vane Demister Pad kann in Metallschaufel Demister Pad und Plastiks chaufel Demister Pad unterteilt werden. Vane Demister Pad kann aus Edelstahl, Kohlenstoffs tahl und anderem legierten Stahl hergestellt werden. Es hat eine bessere Korrosions-und Rost beständigkeit als das Plastiks chaufel Demister Pad. Das Plastiks chaufel-Demister-Pad ist leicht, aber eine hohe Filter effizienz für die Trennung von Gas und Flüssigkeit.

A stainless steel vane demister pad on the ground.

VDP-01: Metallschaufel-Demister-Pad.

A rectangular plastic vane demister pad on the ground.

VDP-02: Plastikfahne-Demister-Pad.

  • Nach dem Klingen typ. Die Klinge des Flügel-Demister-Pads ist anders. Es kann eine glatte Klinge für Nicht-Fouling-Dienste sein und es kann auch eine Haken klinge sein, um eine höhere Effizienz und Kapazität zum Entfernen zu erzielen.
    A lateral view of vane demister pad with smooth blade.

    VDP-03: Glatte Klinge Flügel Demister Pad.

    A lateral view of vane demister pad with hook blade.

    VDP-04: Haken Klinge Flügel Demister Pad.

  • Nach den Pässen. Das Flügel demister pad hat unterschied liche Durchgänge, üblicher weise kann es in zwei Pässe und drei Durchgänge unterteilt werden. Die Anzahl der Durchgänge entspricht der Häufigkeit, mit der der Gas fluss die Richtung ändert. Mehr die Pässe, besser die Trenn effizienz. Zusätzlich kann das Flügel-Demister-Pad in Stream-Line-Typ und Unterbrochenen Linien typ unterteilt werden.
    Three stream line blade on the gray background.

    VDP-05: Stream Line Vane Demister Pad.

    Three broken line blade on the gray background.

    VDP-06: Demister Pad mit gebrochener Linie.

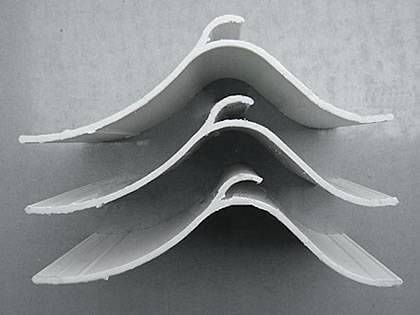

    Three hook blade on the gray background.

    VDP-07: Zwei Pässe Flügel Demister Pad.

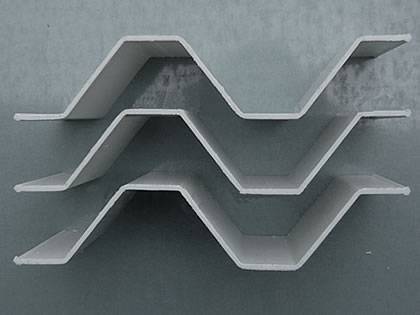

    Three three passes broken line blade on the gray background.

    VDP-08: Drei Pässe Vane Demister Pad.

  • Entsprechend der Form. Das Flügel-Demister-Pad kann in verschiedene Formen gebracht werden, beispiels weise in runder Form und rechteckiger Form. Zusätzlich kann das Flügel-Demister-Pad integriert werden, es kann auch in mehrere Teile für den einfachen Transport und die Installation unterteilt werden.

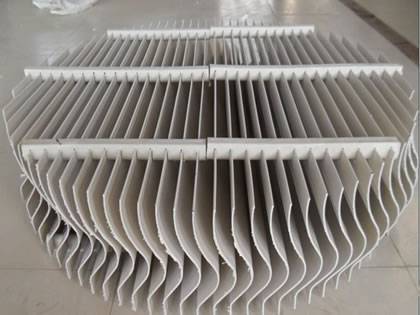

    A round shape plastic vane demister pad on the ground.

    VDP-09: Runde Form Flügel Demister Pad.

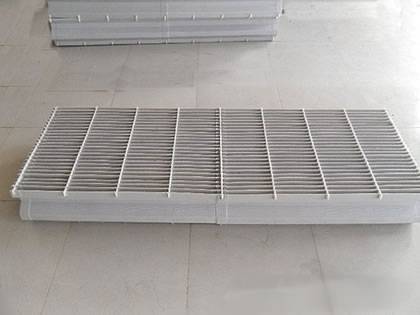

    A rectangular shape plastic vane demister pad on the ground.

    VDP-10: Rechteckige Form Flügel demister Pad.

Spezifikationen des Flügel-Demister-Pads

  • Material: Metall oder Kunststoff.
  • Platten abstand: 1/2 ", 3/4", 3/8 ", 1", 1-1/2 ", 2" und andere.
  • Klingen höhe: 5 "oder 8".
  • Profil tiefe: 1/2 " - 3/8".
  • Klingens tärke: 0,46mm.

Merkmale des Flügel-Demister-Pads

  • Hohe Kapazität. Es kann 30% auf 100% mehr Kapazität als das Drahtgitter-Demister-Pad verbessern.
  • Hohe Filterung und Trenn effizienz.
  • Unterer Druckabfall.
  • Langlebige und lange Lebensdauer.
  • Hohe Dampf kapazität.
  • Widerstand gegen Fouling.
  • Hohe Zug festigkeit.
  • Maßge schneider tes Design zur Verfügung.

Anwendungen von Flügel-Demister-Pad

Vane Demister Pad wird häufig in verschiedenen Anwendungen verwendet, um Flüssigkeits tröpfchen von Gas strömen zu trennen. In allen Anwendungen, in denen ein Kontakt zwischen flüssigem und fließendem Gas, kann das Flügel demister Pad eine gute Leistung liefern. Zusätzliche, winzige Nebel tröpfchen können mit dem Gas weggetragen werden.
Es ist weit verbreitet im Schäum system und im System mit hoher Flüssigkeits viskosität in Raffinerien, Chemikalien, Petrochemie, Pharmazeutika, Farbstoffen und Zwischen produkten, Aromaten und anderen Prozess industrien.
