Demister Pad-メンテナンス、分类および仕様

デミスターパッドのプロファイル、動作原理、および特徴

Demisterパッド、とも呼ばれるミストパッド、ワイヤーメッシュデミスター、メッシュミストエリミネーター、キャッチミスト、ミストエリミネーターは、ろ過効率を保証するためにガス同伴ミスト分離カラムで使用されます。

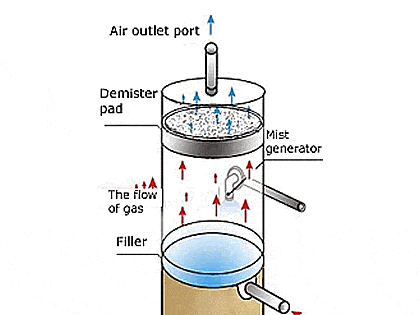

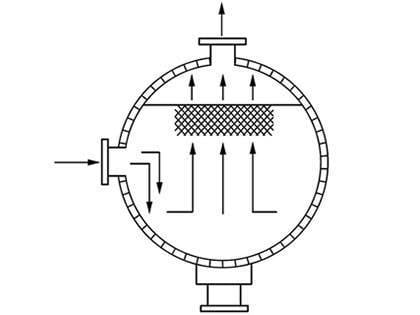

DPZ-01: Demisterのパッドの働く原理。

デミスターパッドの歴史

50年代後半、外国人は特殊なしわ織りメッシュで作られた装置を使用して、ガス中の小さな液体フォームの含有物を除去しました。それは非常に効率的であり、抵抗は非常に小さく、他の気液分離装置には比類のないものであるため、広く受け入れられ、幅広い用途で使用されています。

ワイヤーデミスター規格は、1982年12月20日に中国の化学工業省によって策定されました。上海市政府規格Q/YSZZ-88-91金網産業の基本的な実装は1991年で、HG/T21618-1998国家統一規格の完全な実装を開始しました。1998年。新しい標準デミスターは、HG5-1404-81ライザータイプ、HG5-1405-81ネッキングタイプ、HG5-1406-81フルボアワイヤメッシュデバイスに分けられます。

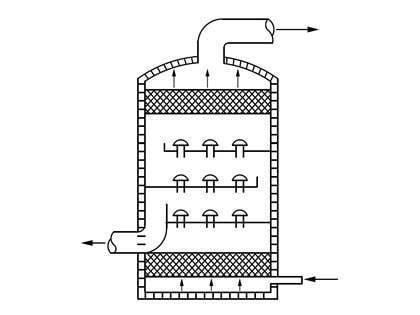

デミスターパッドは一般的にパッキングタワーの上部に配置されているため、大量移動効率を確保できるだけでなく、ボードの間隔を狭くすることもできます。デミスターパッドは、化学、石油、製薬、軽工業、冶金、その他の垂直円筒形装置の気液分離装置の工業生産で広く使用されています。また、脱硫やその他の生産に使用して、オイルミスト、有毒ガスを除去することもできます。

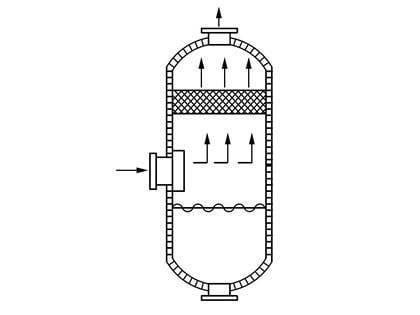

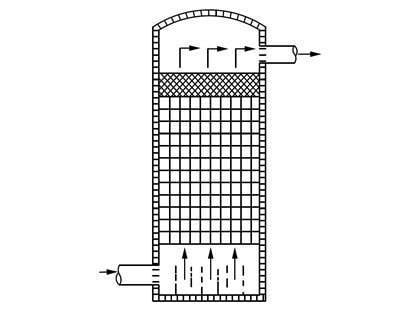

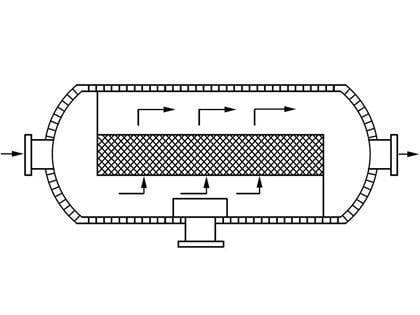

Demisterのパッドの働く原理

ミストを含むガスが一定の速度で上昇し、ワイヤーメッシュを通過すると、上昇するミストはメッシュフィラメントと衝突し、慣性効果により表面フィラメントに付着します。ミストはフィラメント表面上で拡散し、液滴は2本のワイヤ交差点のフィラメントに沿って続く。液滴は大きくなり、デミスターパッドを通過するガスがほとんどない間に、液滴の重力がガス上昇力と液体表面張力力を超えるまで、フィラメントから分離します。

液滴内のガスを分離すると、動作状態を改善し、プロセスインジケータを最適化し、機器の腐食を減らし、機器の寿命を延ばし、貴重な材料の処理と回収の量を増やし、環境を保護し、大気汚染を減らすことができます。

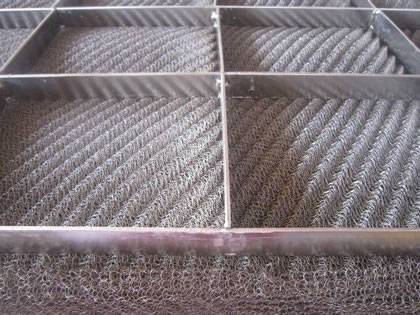

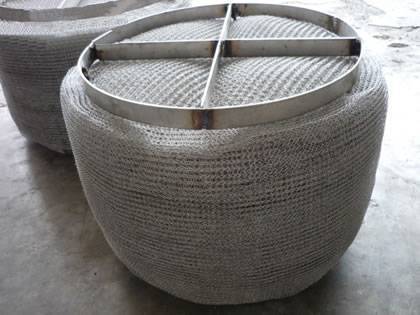

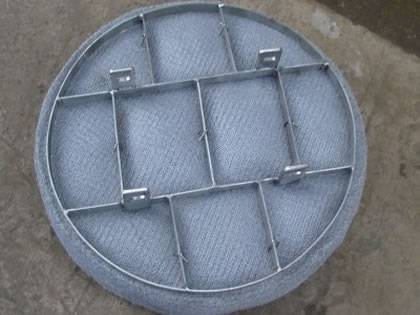

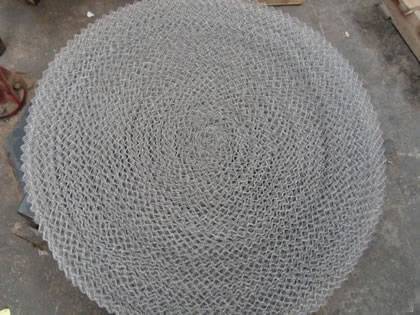

Circle shape SS demister pad with support grid.

DPZ-02: 丸い形の埋め込みデミスターパッド。

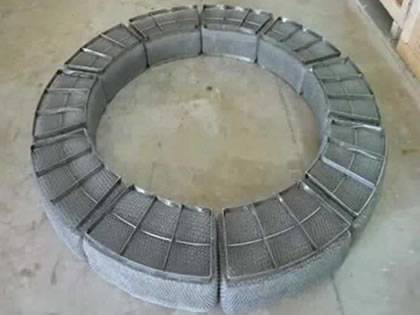

Embedded demister pad is made to circle shape.

DPZ-03: サークル形状埋め込みデミスターパッド。

デミスターパッドの特徴

シンプルな構造。
軽量で輸送しやすい。
高い気孔率、より少ない圧力低下。
大きい表面区域および高い分離の効率。
インストール、操作、メンテナンスが容易です。
耐久性と长いサービス寿命。
腐食およびさび抵抗。

デミスターパッドと国内規格の選択された金網形式

厳選された金網フォーム

選択されたデミスターパッドフォームには、標準タイプ、効率的なタイプ、高浸透タイプ、ショックアブソーバータイプの4つのカテゴリがあります。

標準タイプデミスターパッドの仕様
アイテム	ワイヤータイプ	ワイヤーサイズ (Mm)	ワイヤ幅公差 (Mm)	バルク密度 (Kg/m³)	特定の表面エリア (M²/M³)	気孔率
STWM-01	平らなワイヤー	0.1 × 0.4	+ 10/-0	150	475	0.981
STWM-02	丸いワイヤー	0.23	+ 10/-0	150	320	0.981
注: 厚さ100 mmのマットにはすべて25層のワイヤーメッシュがあります。

DPZ-04: 平坦化されたタイプの標準デミスターパッド。

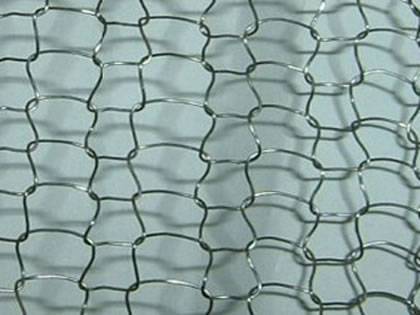

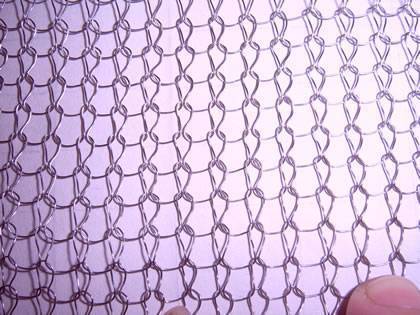

Stand wire mesh that is used to made demister.

DPZ-05: ギニングタイプの標準デミスターパッド。

効率的なタイプデミスターパッドの仕様
アイテム	ワイヤータイプ	ワイヤーサイズ (Mm)	ワイヤ幅公差 (Mm)	バルク密度 (Kg/m³)	特定の表面エリア (M²/M³)	気孔率
ETWM-01	平らなワイヤー	0.1 × 0.3	+ 10/-0	182	626	0.977
ETWM-02	丸いワイヤー	0.19	+ 10/-0	182	484	0.977
注: 厚さ100 mmのマットには32層のワイヤーメッシュがあります。

Wire mesh demister that made of efficient wire mesh.

DPZ-06: 長方形の形状効率的なデミスターパッド。

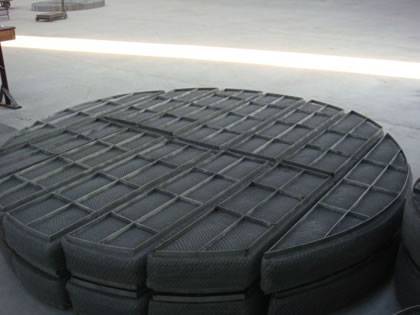

Circle demisters that made of efficient type wire mesh.

DPZ-07: ラウンド形状効率的なデミスターパッド。

高浸透型デミスターパッドの仕様
アイテム	ワイヤータイプ	ワイヤーサイズ (Mm)	ワイヤ幅公差 (Mm)	バルク密度 (Kg/m³)	特定の表面エリア (M²/M³)	気孔率
HTWM-01	平らなワイヤー	0.1 × 0.4	+ 10/-0	98	313	0.9875
HTWM-02	丸いワイヤー	0.23	+ 10/-0	98	4217	0.9875
注: 厚さ100 mmのマットごとに20層のワイヤーメッシュがあります。

DPZ-08: 高浸透型デミスターパッドの詳細。

Circle shape demister pad made of high-penetration type wire mesh.

DPZ-09: 高い浸透のタイプdemisterのパッド。

ショックアブソーバー型デミスターパッドの仕様
アイテム	仕様	フィラメント仕様 (Mm)
STWM-01	33-30タイプ	0.08
STWM-02	38-40タイプ	0.08
STWM-03	20-40タイプ	0.22
STWM-04	30-40タイプ	0.1/0.12
STWM-05	30-50タイプ	0.16
STWM-06	40-60タイプ	0.12
STWM-07	30-80タイプ	0.22
STWM-08	50-120タイプ	0.22
STWM-09	40-120タイプ	0.22

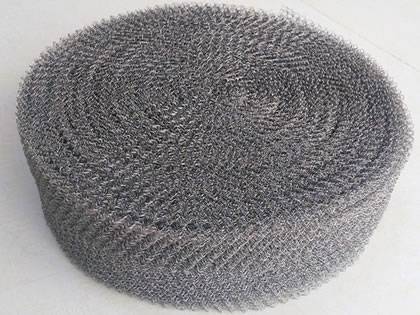

Shock absorber type wire mesh of demister pad.

DPZ-10: ショックアブソーバータイプデミスターパッドのディテール。

DPZ-11: ショックアブソーバー型デミスターパッド。

国内基準

ワイヤーメッシュデミスターパッドの国内規格は、HG5-1404 (1405、1406) - 81、HG/T 21618-1998、HG/T 21586-98に分けられます。

HG5-1404(1405、1406)-81
基準は、ライザータイプ (1404) 、ネッキングタイプ (1405) およびフルボアタイプ (1406) に分けられる。
Demisterの直径は300 mmから6400 mmにあり、高さは100 mmおよび150 mmです。
マークの例: HG5-1406-81-11、304は、格子とワイヤーメッシュの304ステンレス鋼、鈍いボアコートタイプ、直径1600mm、高さ100 mmのデミスターパッドを指します。
HG/T 21618-1998
新しい標準は、ライザータイプを統合し、ネッキングタイプとフルボアタイプのインストールフォームを削減し、SP、HP、DP、およびHRの4種類のネットワークタイプに分割し、マテリアルセクションのタイプを拡張しました。
マークの例: HG/T 21618金網デミスターS1600-100 SP 304は、格子と金網の304ステンレス鋼、コートタイプ、直径1600mm、高さ100mm、SPスクリーンデミスターグリッドを示しています。

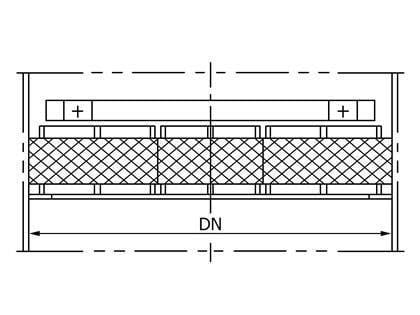

DPZ-12: SPタイプdemisterパッド。

DPZ-13: DPタイプdemisterパッド。

DPZ-14: HR/HPのタイプdemisterのパッド。

タイプスタンダードワイヤ仕様

SP 0.1mm + 0.03mm × 0.4mm

DP 0.1mm + 0.02mm × 0.3mm

HR 0.23mm + 0.03mm × 0.4mm。

HP 0.1mm + 0.03mm × 0.4mm

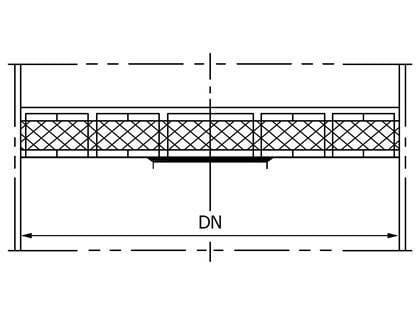

HG/T 21586-98 (引き出しメッシュdemisterデバイス)
この標準は、硫酸乾燥塔や吸収装置など、交換または洗浄が必要になることが多いデミスター要素に適しています。公称直径は、DN 30 mmからDN 5000 mmまでの56種類があります。
マークの例: HG/T 21586.11-98 WME 1600-100 NS-80/Q235-Aは、NS-80炭素鋼グリル、直径1600mm、高さ100 mmの引き出しタイプのデミスターパッドを使用したワイヤーメッシュを指します。
その他の非標準金網デミスター
波形タイプ、埋め込みタイプ、外部ローディングタイプ、SWD1タイプ、正方形、長方形、不規則など。
