Support d'emballage multi-faisceaux – Divers ouverture et multi-matériaux

Support d'emballage multifaisceau, Comme son nom l'indique, est faite de plusieurs poutres de soutien. Il peut être fait de métal (acier au carbone, acier inoxydable), de plastique (PP, PVDF, CPVC), de plastique renforcé de fibres (FRP) et de matériaux céramiques. Le support d'emballage multifaisceau est largement utilisé dans la tour d'absorption, la tour de lavage et les tours de distillation pour le support d'emballage aléatoire. Il a la haute zone ouverte, la chute de pression extrêmement basse et les chemins séparés de gaz et de liquide pour l'efficacité de transfert de masse élevée.

Structure

Le support d'emballage multifaisceau est considéré comme l'une des meilleures grilles de support d'emballage aléatoires.

• Largeur fixe 290mm. Il est assemblé avec plusieurs poutres de support, qui a une largeur de 290mm et une hauteur de 250–300mm.
• Distance de drainage liquide fixe de 10mm. Chaque faisceau voisin sont réglés un pas de 10mm pour le drainage des liquides.
• Taille de l'ouverture inférieure à 10mm. Les ouvertures de fente, de place ou rondes sur la poutre sont plus petites que 10mm, qui peuvent empêcher l'emballage de 10mm fuit.
• Conception sectionnelle. Conception sectionnelle pour le transport facile et installer et entrer de manway.
• Canal séparé pour le liquide et le gaz. Le gaz se lève du dessus de poutre et de l'écoulement liquide vers le bas de la manière plate pour fournir la chute de pression extrêmement basse.
• Avec ou sans cadre extérieur. L'appui à faisceaux multiples d'emballage peut être conçu avec ou sans le cadre externe pour adapter à différents diamètres de tour d'emballage.

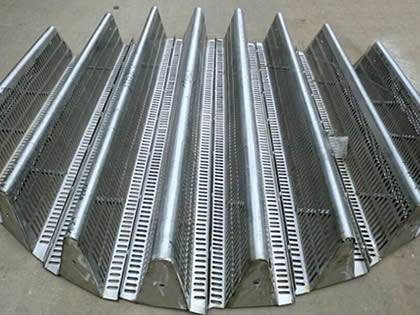

MBPS-01: Le support d'emballage multifaisceau est idéal pour le support d'emballage aléatoire.

MBPS-02: Fente ouvrant l'appui multifaisceau d'emballage.

MBPS-03: Support d'emballage multi-faisceaux à ouverture carrée.

MBPS-04: Support d'emballage multifaisceau à ouverture ronde.

Spécifications

• Matériel: Métallique, plastique, céramique, graphite.
• Modèle d'ouverture: Rond, fente et divers autres modèles adaptés aux besoins du client.
• Diamètre: Le maximum est de 10 m.
• Température de fonctionnement:
  • Support d'emballage en acier inoxydable < 300 °C.
  • Support d'emballage en acier au carbone < 200 °C.

MBPS-05: Support d'emballage multifaisceau en acier inoxydable.

MBPS-06: Appui multifaisceau d'emballage de pp.

Installation

Le support d'emballage multifaisceau est idéal pour le support d'emballage aléatoire, en particulier les emballages en forme d'anneau et de forme de selle.

• Diamètre de la tour < 1200mm, la tour d'emballage est équipée d'un support d'emballage multifaisceau avec cadre.
• Diamètre de la tour > 1200mm, le support d'emballage multifaisceau sans cadre est meilleur pour cela.

MBPS-07: Le support d'emballage multifaisceau sans cadre convient à la tour d'emballage de plus grand diamètre.

MBPS-08: L'appui multifaisceau d'emballage avec le cadre convient à une tour d'emballage de plus petit diamètre.

Caractéristiques

• Excellente rigidité. Capacité de chargement élevée pour supporter la pression extrêmement élevée des emballages et des liquides qui s'écoulent.
• Léger et économique. Matériaux métalliques, en plastique, en céramique et en graphite pour le choix de s'adapter à différents environnements.
• Grand espace ouvert. La structure stéréochimique de l'emballage multifaisceau peut aider à agrandir la zone ouverte, qui peut atteindre 100%.
• Large gamme d'ouverture disponible. Rond, fente et divers autres modèles d'ouverture peuvent être personnalisés en fonction de la condition et des exigences spécifiques.
• Conception sectionnelle. La conception sectionnelle est standard pour de plus grandes tours avec des manways. Et cette conception le rendent facile pour le transport et l'installation.
• Faible chute de pression. Le liquide et le gaz se déplacent par le chemin différent pour avid l'interférence débordante. Il peut rester la baisse de basse pression même sous le chargement élevé de liquide et de gaz.
• Flux extrêmement élevé. Le flux de liquide et de gaz du support d'emballage multifaisceau est supérieur à tous les types de grille de support.
• Efficacité de transfert de masse élevée. La conception spéciale rendent le liquide et le gaz également distribués et assurent la représentation de transfert de masse élevée pour la tour.

Applications

• Il convient à différentes tours d'emballage:
  • Tour d'absorption.
  • La tour de lavage.
  • Tour de distillation.
• Il est largement utilisé dans diverses industries:
  • Raffinage.
  • Chimique.
  • Engrais.
  • Éthylène.
  • Oxygène.
