Elemento de supresor de llama corrugado-plano
Elemento de detención de llama Se hace de la herida acanalada y tiras de metal planas como la parte principal de los supresores de llama. Previene la propagación del fuego por el diseño de su brecha.
Como componente principal del supresor de llama, el elemento supresor de llama es adecuado para gasoductos inflamables, como gasolina, queroseno, diesel ligero, petróleo crudo y otros sistemas de almacenamiento de petróleo, purificación de gas y emisión de veta de carbón. El elemento supresor de llama puede utilizarse con una válvula de respiración.
Se pueden formular los parámetros del elemento supresor de llama, como la altura, el grosor y el diámetro del engarce.

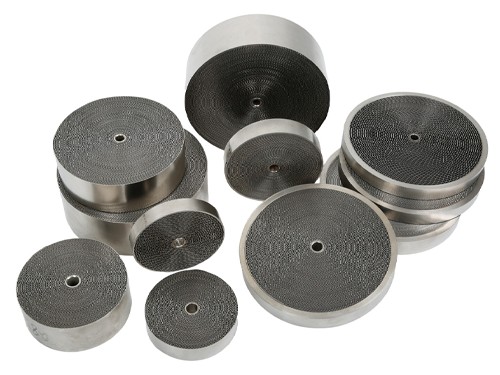

Diferentes tamaños de elementos supresor de llama
Principio de funcionamiento
Cuando una mezcla se enciende en un espacio, la llama se propaga hacia la mezcla no quemada. La expansión del volumen de la mezcla quemada comprime previamente la mezcla no quemada y acelera la llama. Mediante la disipación de calor en la capa de intersticio del elemento supresor de llama, la transferencia de la llama a la superficie del intersticio ondulado y el enfriamiento del producto por debajo de su temperatura de ignición, la llama se extingue.
Tipos disponibles
Hay dos tipos de elementos supresor de llama. Uno se compone de dos tiras corrugadas, y el otro se compone de una tira corrugada y una tira plana alternativamente enrollada en una bobina.

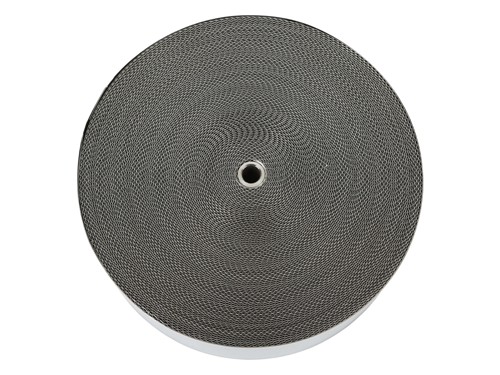

Elemento de supresor de llama corrugado-plano

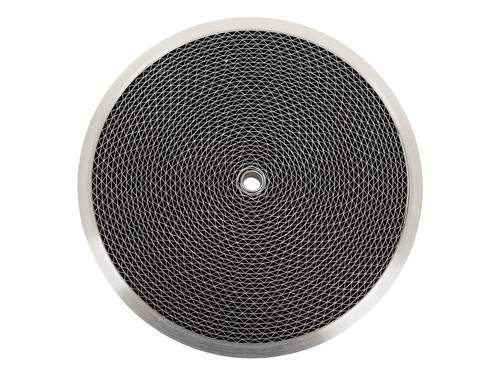

Elemento supresor de llama corrugado
Características
Aplicaciones clásicas

Elemento de detención de llama

Deflagración supresor de llama

Detonador de detonación

Incinerador
| Artículo | Altura de crimpado (mm) | Espesor (mm) | Diámetro (mm) | Diámetro del mandril (mm) |
|---|---|---|---|---|
| FLAE-01 | 0,6 | 24 | 160 | 6 |
| FLAE-02 | 0,6 | 38 | 280 | 10 |
| FLAE-03 | 0,6 | 29 | 190 | 7 |
| FLAE-04 | 0,7 | 37 | 250 | 11 |
| FLAE-05 | 0,7 | 36 | 210 | 9 |
| FLAE-06 | 0,7 | 26 | 160 | 6 |
| FLAE-07 | 0,8 | 38 | 300 | 12 |
| FLAE-08 | 0,8 | 22 | 200 | 7 |
| FLAE-09 | 0,8 | 26 | 180 | 6 |
| FLAE-10 | 0,8 | 35 | 220 | 10 |
| FLAE-11 | 0,8 | 36 | 220 | 10 |
| FLAE-12 | 0,8 | 38 | 290 | 12 |
| FLAE-13 | 0,8 | 35 | 210 | 9 |
| FLAE-14 | 0,8 | 36 | 250 | 10 |
| FLAE-15 | 0,8 | 38 | 270 | 11 |
| FLAE-16 | 0,8 | 29 | 200 | 8 |
| FLAE-17 | 0,8 | 30 | 200 | 8 |
| FLAE-18 | 0,9 | 20 | 150 | 6 |
| FLAE-19 | 0,9 | 38 | 230 | 11 |
| FLAE-20 | 0,9 | 38 | 280 | 12 |

Prueba de espesor del mandril

Prueba del diámetro del mandril

Prueba de espesor del marco

Prueba del diámetro del elemento
