SP-02:絲網 規整填料。
規整填料 由幾種不同幾何形狀和波紋角的填料組成。 根據波紋角度的不同,可分為x型和y型。 X類型代表30°角度,Y類型代表45°角度。 X型規整填料壓降小,y型規整填料傳質性能好。
規整填料可分為金屬規整填料、陶瓷規整填料和塑料規整填料。
SP-01:規整填料 分離效率高。
金屬規整填料可以由各種金屬材料製成,例如低碳鋼,不銹鋼,蒙奈爾合金,鈦等。 不銹鋼規整填料是最廣泛使用的,因為它具有優異的耐腐蝕和防銹性能和耐用性能。 金屬規整填料有不同的填料類型,可分為金屬絲網規整填料和多孔板規整填料。
金屬絲網規整填料
金屬絲網規整填料是由各種金屬絲,如不鏽鋼絲、蒙奈爾鋼絲、銅絲再編織成金屬絲網。 絲網規整填料壓降低,分離效率高,是全金屬規整填料中應用最廣泛的一種。 適用於精密蒸餾和真空蒸餾裝置。
穿孔板規整填料
穿孔板規整填料是由各種材質的金屬製成的板材。 該板被穿孔以形成一系列5毫米孔,然後形成波紋。 這種設計使液體均勻分布。 另外,它可以改善規整填料的表面潤濕性。 多孔板規整填料具有高強度和優異的耐腐蝕和防鏽性能,可用於大直徑塔和高液體負荷的應用。
有一種特殊的多孔板規整填料,稱為凸板規整填料。 板在板表面上突出以提高過濾效率。
SP-02:絲網 規整填料。

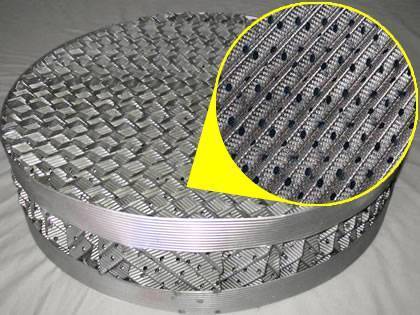

SP-03:穿孔板 規整填料。

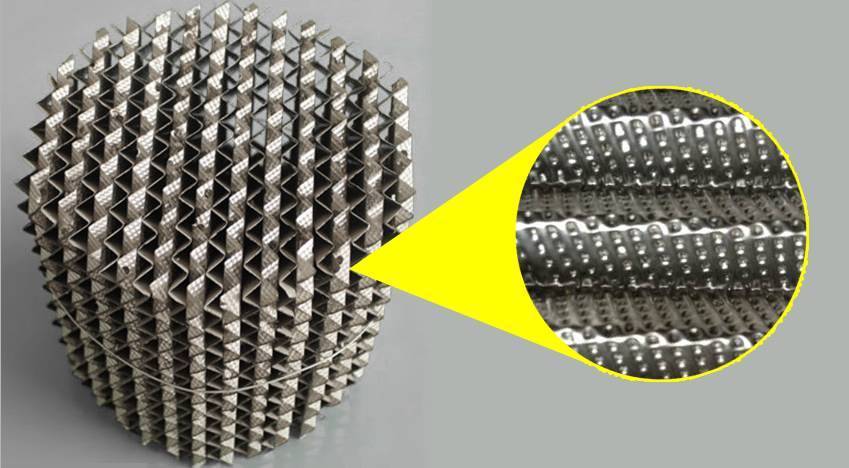

SP-04:凸板 規整填料。
| 項目 | 型號 | 特定區域 (M2/M3) |
體積密度 (Kg/m3) |
空隙率 (%) |
壓降 (Pa/m3) |
理論塔板數 M-1 |
|---|---|---|---|---|---|---|
| SPMP-01 | 125Y | 125 | 100 | 98 | 200 | 1 - 1.2 |
| SPMP-02 | 250Y | 250 | 200 | 97 | 300 | 2 - 2.5 |
| SPMP-03 | 350Y | 350 | 280 | 9 | 350 | 3.5 - 4 |
| SPMP-04 | 500Y | 500 | 360 | 92 | 400 | 4 - 4.5 |
| SPMP-05 | 125X | 125 | 100 | 98 | 140 | 0.8 - 0.9 |
| SPMP-06 | 250X | 250 | 200 | 97 | 180 | 1.6 - 2 |
| SPMP-07 | 350X | 350 | 280 | 94 | 230 | 2.3 - 2.8 |
| SPMP-08 | 500X | 500 | 360 | 92 | 280 | 2.8 - 3.2 |
| 項目 | 型號 | 特定區域 (M2/M3) |
體積密度 (Kg/m3) |
空隙率 (%) |
壓降 (Pa/m3) |
理論塔板數 M-1 |
|---|---|---|---|---|---|---|
| SPMW-01 | 250X | 250 | 125 | 95 | 100 - 400 | 2.5 - 3 |
| SPMW-02 | 500X | 500 | 250 | 90 | 400 | 4 - 5 |
| SPMW-03 | 700Y | 700 | 280 | 85 | 600 - 700 | 8 - 10 |
陶瓷規整填料由許多相似的幾何設計填料單元組成。 幾何設計是一系列波紋板,它們平行放置。 陶瓷規整填料具有很高的過濾和分離效率,適合複雜的應用。 它還具有低壓降,增加操作彈性,最小的放大效果和最大的液體處理。 陶瓷規整填料可以製成圓形或矩形,以適應不同的應用。

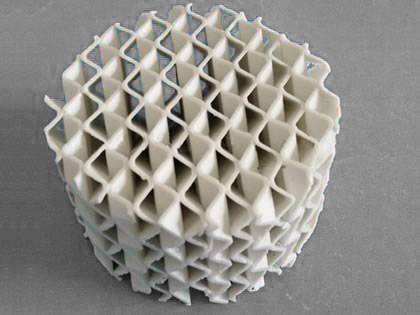

SP-05:圓形 陶瓷規整填料。

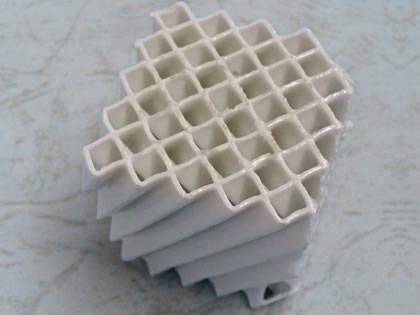

SP-06:矩形 陶瓷規整填料。
| 項目 | 型號 | 空隙率 (%) |
板厚 (Mm) |
體積密度 (Kg/m3) |
峰高 (Mm) |
波紋距離 (Mm) |
F因子 M/s (Kg/m3) 為0.5 |
理論塔板數 M-1 |
|---|---|---|---|---|---|---|---|---|
| SPC-01 | 125Y | 85 | 2.5 ± 0.5 | 490 | 23 | 42 | 3 | 1 - 1.5 |
| SPC-02 | 150Y | 84 | 2.2 ± 0.2 | 520 | 17 | 30 | 2.8 | 1.5 - 2 |
| SPC-03 | 250Y | 82 | 1.4 ± 0.2 | 580 | 13 | 22 | 2.5 | 2 - 3 |
| SPC-04 | 350Y | 80 | 1.2 ± 0.2 | 590 | 9 | 15 | 2 | 3.5 - 4 |
| SPC-05 | 450Y | 76 | 1 ± 0.2 | 630 | 6.5 | 11 | 1.5 -2 | 4 - 5 |
| SPC-06 | 500Y | 72 | 0.8 ± 0.2 | 650 | 6 | 10 - 10.5 | 9 - 12 | 5 - 6 |
| SPC-07 | 550Y (X) | 74 | 0.8 ± 0.2 | 680 | 5 | 10 | 1 - 1.3 | 5 - 6 |
| SPC-08 | 700Y(X) | 72 | 0.8 ± 0.2 | 700 | 4.5 | 8 | 1.2 - 1.4 | 6 - 7 |
塑料規整填料可分為金屬絲網填料和板式填料。 絲網填料由PP和PE材料製成,板式填料由PP或PVDF材料製成。 可以在板上添加開口以提高傳質效率。 與陶瓷結構填料和金屬結構填料類似,塑料結構填料也可以製成圓形或矩形。 特殊形狀可以定製。

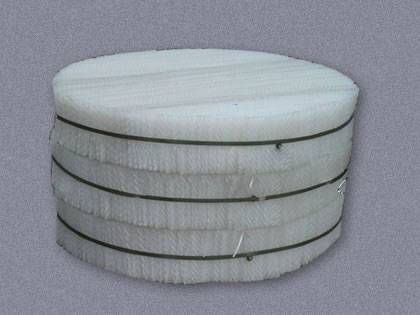

SP-07:金屬絲網 塑料規整填料。

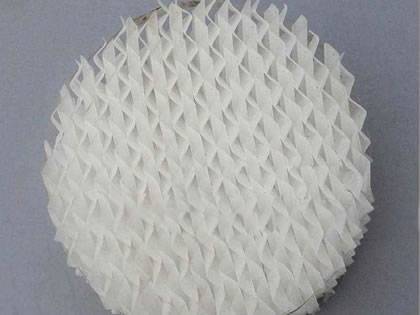

SP-08:板式 塑料規整填料。
SP-09:圓形 塑料規整填料。

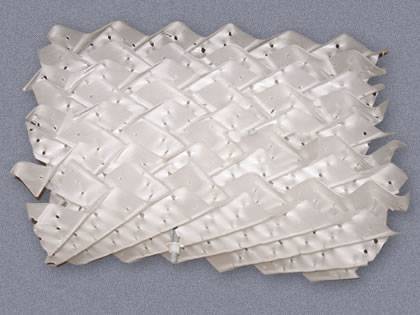

SP-10:矩形 塑料規整填料。
| 項目 | 型號 | 特定區域 (M2/M3) |
空隙率 (%) |
體積密度 (Kg/m3) |
理論塔板數 M-1 |
壓降 (Pa/m3) |
最大F因子 M/s (kg/m3) 為0.5 |
液體負荷 米3/米2。Hn |
|---|---|---|---|---|---|---|---|---|
| SPP-01 | 125Y | 125 | 98.5 | 37.5 | 1.0 - 2.0 | 200 | 3 | 0.2 - 100 |
| SPP-02 | 125X | 125 | 98.5 | 37.5 | 0.8 - 0.9 | 140 | 3.5 | 0.2 - 100 |
| SPP-03 | 250Y | 250 | 97 | 75 | 2.0 - 2.5 | 300 | 2.6 | 0.2 - 100 |
| SPP-04 | 250X | 250 | 97 | 75 | 1.5 - 2.0 | 180 | 2.8 | 0.2 - 100 |
| SPP-05 | 350Y | 350 | 95 | 105 | 3.5 - 4.0 | 200 | 2.0 | 0.2 - 100 |
| SPP-06 | 350X | 350 | 95 | 105 | 2.3 - 2.8 | 130 | 2.2 | 0.2 - 100 |
| SPP-07 | 500Y | 500 | 93 | 150 | 4.0 - 4.5 | 300 | 1.8 | 0.2 - 100 |
| SPP-08 | 500X | 500 | 93 | 150 | 2.8 - 3.2 | 180 | 2.0 | 0.2 - 100 |
