Подушка для демистера-Техническое обслуживание, классификация и спецификация

Профили, принцип работы и особенности прокладки демистера

Коврик для демистера, Также называется Аэрозольная подушка, Туманоуловитель ячеистой сети, элиминатор тумана сетки, улавливающий туман, элиминатор тумана, использован в увлекаемом газом столбце разъединения тумана для того чтобы гарантировать фильтруя эффективность.

DPZ-01: Принцип работы прокладки туманоуловителя.

История коврика для демистера

В конце пятидесятых годов иностранцы использовали аппарат, изготовленный из специальной сетчатой сетки для удаления включений крошечной жидкой пены в газе. Затем обнаруживается, что он очень эффективен, а сопротивление очень мало, что не имеет себе равных с другими устройствами разделения газа и жидкости, поэтому он широко принят и используется в широком диапазоне применений.

Стандарт проволочного туманоуловителя был сформулирован Министерством химической промышленности Китая 20 декабря 1982 года, базовая реализация стандартов муниципального правительства Шанхая Q/YSZZ-88-91 индустрия проволочной сетки была в 1991 году, начала полностью внедрять стандарт национального единства HG/T21618-1998 после 1998 года. Новые стандартные демпферы делятся на HG5-1404-81 типа стояка, HG5-1405-81 типа шеи и HG5-1406-81 полнопроходное устройство из проволочной сетки.

Прокладка демистера обычно размещается в верхней части упаковочной башни, что может не только обеспечить эффективность массопереноса, но и уменьшить расстояние между досками. Подушка для демистера широко используется в химической, нефтяной, фармацевтической, легкой промышленности, металлургии и другом промышленном производстве в вертикальном цилиндрическом устройстве для разделения пара и жидкости. Его также можно использовать в обессеривания и других производств для удаления масляного тумана, токсичных и ядовитых газов.

Принцип работы прокладки туманоуловителя

Когда газ с туманом поднимается с постоянной скоростью и проходит через проволочную сетку, восходящий туман столкнется с сетчатой нитью и присоединится к поверхностной нити из-за эффекта инерции. Туман будет рассеиваться на поверхности нити накала, а капля будет следовать вдоль нитей пересечения двух проводов. Капля будет увеличиваться в размерах и изолироваться от нити накала до тех пор, пока сила тяжести капель не превысит силу подъема газа и силу поверхностного натяжения жидкости, в то время как через прокладку туманоуловителя проходит мало газа.

Отделить газ в каплях может улучшить условия эксплуатации, оптимизировать показатели процесса, уменьшить коррозию оборудования, продлить срок службы оборудования, увеличить объем обработки и восстановления ценных материалов, защитить окружающую среду и уменьшить загрязнение воздуха.

DPZ-02: Встроенная подушка туманоуловителя круглой формы.

DPZ-03: Встроенная подушка для туманоуловителя круглой формы.

Особенности прокладки для туманоуловителя

• Простая структура.
• Легкий и удобный в транспортировке.
• Высокая пористость, меньше перепадов давления.
• Большая площадь поверхности и высокая эффективность разделения.
• Простота установки, эксплуатации и обслуживания.
• Прочный и долгий срок службы.
• Устойчивость к коррозии и ржавчине.

Выбранная форма проволочной сетки прокладки туманоуловителя и внутренние стандарты

Выбранная форма проволочной сетки

Выбранные формы пусковой площадки туманоуловителя имеют 4 категории: стандартный тип, эффективный тип, высокий тип проникания и тип амортизатора удара.

DPZ-04: Стандартная подушка для туманоуловителя сплющенного типа.

DPZ-05: Стандартная подушка для туманоуловителя хлопьеочистительного типа.

DPZ-06: Эффективная подушка для туманоуловителя прямоугольной формы.

DPZ-07: Эффективная подушка для туманоуловителя круглой формы.

DPZ-08: Деталь прокладки туманоуловителя с высокой проникающей способностью.

DPZ-09: Прокладка туманоуловителя с высокой проникающей способностью.

DPZ-10: Деталь прокладки туманоуловителя типа амортизатора.

DPZ-11: Подушка туманоуловителя типа амортизатора.

Внутренние стандарты

Коврик для туманоуловителя из проволочной сетки отечественные стандарты делятся на HG5-1404 (1405, 1406) - 81, HG/T 21618-1998, HG/T 21586-98.

• HG5-1404(1405, 1406)-81
  Стандарты подразделяются на тип стояка (1404), тип шейки (1405) и тип полного отверстия (1406).
  Диаметр туманоуловителя составляет от 300 мм до 6400 мм, а высота-100 мм и 150 мм.
  Пример марки: HG5-1406-81-11, 304 относится к нержавеющей стали 304 из решетки и проволочной сетки, матового типа покрытия, диаметра 1600 мм, прокладки туманоуловителя высотой 100 мм.
• ХГ/Т 21618-1998
  Новый стандарт объединяет тип рослости, уменьшая тип шейкинга и полную форму установки скважины и делит на четыре вида SP, HP, DP и HR типов сети и расширил тип материального раздела.
  Пример маркировки: туманоуловитель из проволочной сетки HG/T 21618 S1600-100 SP 304 указывает на то, что решетка из нержавеющей стали 304 и проволочная сетка, тип покрытия, диаметр 1600 мм, высота 100 мм, сетка сетчатого туманоуловителя SP.

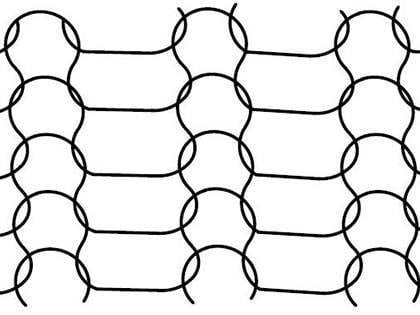

  DPZ-12: Подушка для туманоуловителя типа SP.

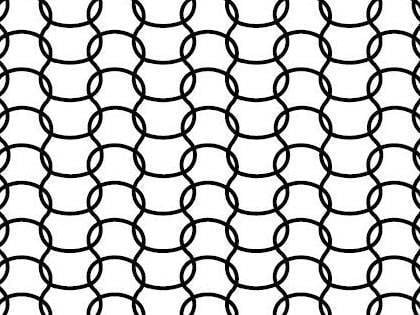

  DPZ-13: Подушка туманоуловителя типа DP.



  DPZ-14: Подушка туманоуловителя типа HR/HP.

  Тип	Стандартная спецификация провода
  СП	0,1 мм + 0,03 мм × 0,4 мм
  ДП	0,1 мм + 0,02 мм × 0,3 мм
  HR	0,23 мм + 0,03 мм × 0,4 мм.
  ХП	0,1 мм + 0,03 мм × 0,4 мм

• ХГ/Т 21586-98 (Устройство туманоуловителя для выдвижных ящиков)
  Этот стандарт подходит для элемента туманоуловителя, который часто необходимо заменять или очищать, например, сушильная башня серной кислоты и устройство поглощения. Номинальный диаметр имеет 56 видов в диапазоне от DN 30 мм до DN 5000 мм.
  Пример маркировки: HG/T 21586,11-98 WME 1600-100 NS-80/Q235-A относится к проволочной сетке с использованием решетки из углеродистой стали, диаметром 1600 мм, высотой 100 мм.
• Другой не-стандартный туманоуловитель ячеистой сети
  Волнообразный тип, встроенный тип, внешний тип загрузки, тип SWD1, квадратный, прямоугольный и нерегулярный и так далее.

Использование метода демистеров

Установка сетчатых подушечек

Существует два вида коврика для туманоуловителя из проволочной сетки, которые представляют собой дискообразную прокладку для туманоуловителя и барный тип коврик для туманоуловителя.

В зависимости от различных условий использования его можно разделить на тип загрузки и тип загрузки. Если отверстие находится в указанном выше месте на подушке для туманоуловителя или если нет отверстия, но есть фланец, вы должны выбрать подушку для загрузки туманоуловителя.

Когда отверстие находится ниже панели демистера, вы должны выбрать панель демистера типа загрузки.

DPZ-15: Загрузите демистер типа.

DPZ-16: Скачать тип демистера площадку.

Схема прокладки туманоуловителя

DPZ-17: Горизонтальная разделительная башня.

DPZ-18: Сферически башня разъединения.

DPZ-19: Скруббер.

DPZ-20: Дистилляционная колонна.

DPZ-21: Вертикальная разделительная колонна.

DPZ-22: Упакованная башня.

Уход за прокладкой туманоуловителя

После длительного использования подушка туманоуловителя засорится или будет подвержена затоплению, а падение давления увеличится. Все это из-за частиц в газе блокирует прокладку туманоуловителя. Таким образом, вам нужно правильно и регулярно обслуживать прокладку туманоуловителя.

Метод ухода: очистите подушку туманоуловителя. Как мы все знаем, разбавленной кислотой на прокладке туманоуловителя сократит срок службы прокладки туманоуловителя, поэтому мы должны поместить прокладку туманоуловителя в естественном состоянии или под солнечным светом.
